 Porta-Avões classe Essex americanos com convés de vôo em ângulo

Ir em baixo
AutorMensagem
J Division
Administrador
J Division

Mensagens : 666
Data de inscrição : 04/04/2011

Porta-Avões classe Essex americanos com convés de vôo em ângulo  Empty
MensagemAssunto: Porta-Avões classe Essex americanos com convés de vôo em ângulo    Porta-Avões classe Essex americanos com convés de vôo em ângulo  Icon_minitimeQui Maio 01, 2014 12:14 pm

O kit mais simples existente no mercado retratando um porta-aviões da classe Essex, com convés em ângulo, conforme alterações aplicadas nos navios pelo programa SCB-125, é o USS Hornet CVS-12 .
Este navio era da classe Essex, foi construído em 1942, incorporado em 1943.

Aqui está a caixa do kit.

Porta-Avões classe Essex americanos com convés de vôo em ângulo  Cvs12_zps8763143e

Aqui imagem melhor do desenho da caixa:

Porta-Avões classe Essex americanos com convés de vôo em ângulo  RG5121-2_zpse4ea9e8a

Aqui foto do navio real. Se comparar com as imagens da arte da caixa, já vai ver diferenças, erros, discrepâncias, ou seja, a arte não retrata corretamente as características do USS Hornet para o ano de 1969.

Porta-Avões classe Essex americanos com convés de vôo em ângulo  Ga_zps90a27648


Este kit é bem interessante.
Como complemento de photoetch, este é o set, de escala 1/540, o nome do USS Hornet não aparece na descrição do set, ele é para os USS MIDWAY, FORRESTAL, e ESSEX, mas serve para o USS HORNET:

Porta-Avões classe Essex americanos com convés de vôo em ângulo  Gmm54006_zpsae571481

Veja o link com foto de melhor resolução:

http://www.goldmm.com/ships/gms5usac.htm


Para esta aparencia da caixa, o navio havia sofrido modificações em relação ao original, que seriam denominadas SCB-27A e SCB-125.

Não existem plantas para este ano específico de retratação sugerida pela Revell, que seria 1958, e a partir daí até o recolhimento da capsula do Apollo 11 em julho de 1969 ( como se vê a cena da caixa ). Mas uma planta do USS Wasp pode ajudar com algumas medidas básicas, apesar de que estes navios, mesmo que irmãos, ainda tinham diferenças. Dessa forma, as informações de um navio, comparando com fotos, auxilia para basear informações do Hornet.

Alguns livros cito que podem ajudar a visualizar partes do navio, e tem alguns desenhos:
1. O livro do autor Alan Raven, "Essex Class Carriers" .
2.Várias fotos disponíveis na internet.

Veja aqui:

http://www.loc.gov/pictures/search/?q=Photograph:%20wa0343&fi=number&op=PHRASE&va=exact&co%20=hh&st=gallery&sg%20=%20true

3. O livro do autor Stefan Terzibaschitsch, de nome  "Aircraft Carriers of the U.S. Navy".
4. O livro do autor Norman Friedman, de nome  "U.S. Aircraft Carriers".
5.Para alguns itens específicos do USS Hornet na época do recolhimento da Apollo 11 o livro do autor  Bob Fish, de nome  "Hornet Plus Three".

Link mostra o livro:

http://www.uss-hornet.org/posters/ApolloBook/index.shtml

Ache o  link que tem as plantas do USS Wasp CV18, com busca no google dos termos :

-CVA-18 Booklet of General Plans-

essa planta está dentro desse site:

http://research.archives.gov/search?sw-arc-id=6851165&sw-desc-level=file%20unit

Existe ainda um autor de nome Ray Bean que tem um DVD lançado com fotos de vários navios da classe, com certeza deve ter algo do USS Hornet nesse período aproximado, eu não conheço o DVD, mas é uma referencia que com certeza vai ajudar em algo. Veja imagem da capa:

Porta-Avões classe Essex americanos com convés de vôo em ângulo  Stillmo-01_zps13d7e7cd

Aqui foto dos aviões E-1B Tracer:

Porta-Avões classe Essex americanos com convés de vôo em ângulo  E1BTracer_zpsef389225


Se seguir estas dicas de referencias, não vai fazer o exato USS Hornet para o período indicado, mas vai ser aquele ponto de retratação bem próximo do real, o que é possível fazer com as referencias que existem.

Trabalhando correto, pode chegar a um kit assim:

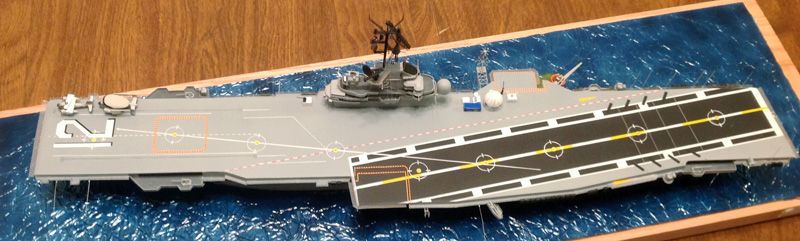

Porta-Avões classe Essex americanos com convés de vôo em ângulo  Hornet5jan14-3_zps52aae5df

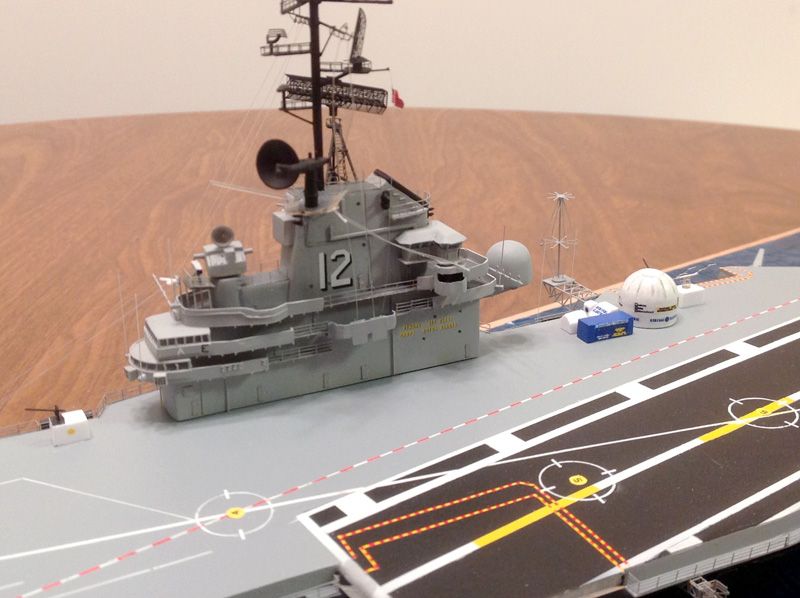

Porta-Avões classe Essex americanos com convés de vôo em ângulo  Hornet5jan14-4_zps4e73ab57

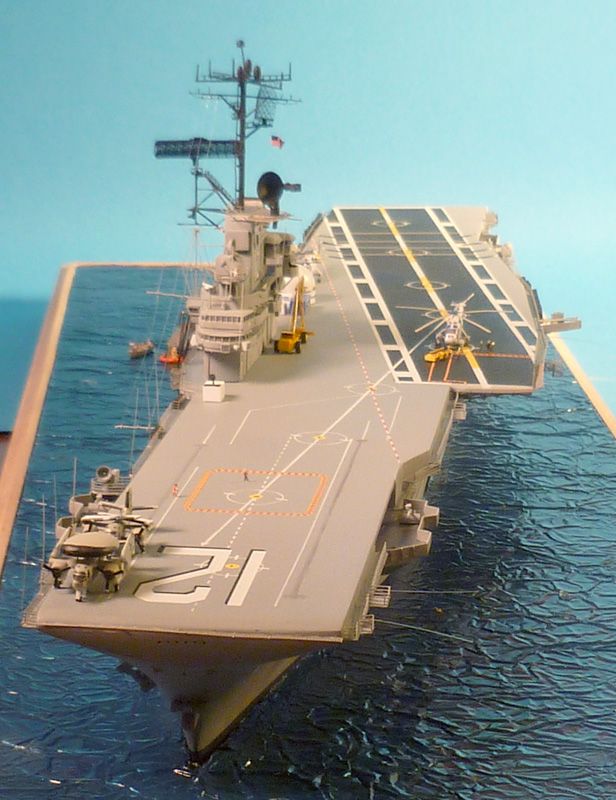

Porta-Avões classe Essex americanos com convés de vôo em ângulo  Hornetfinished-1_zps43280116

O navio real tinha comprimento total de 266 metros, e na escala 1/530 fica com 50,2 cms aproximado.

Mas para os tempos atuais, existe a expectativa de lançamento em 2014 de um modelo da Gallery Models,em 1/350,  retratando o USS Intrepid nesta versão com convés em ângulo, resultado da modernização aplicada pelo SCB-125, veja imagem da caixa:

Porta-Avões classe Essex americanos com convés de vôo em ângulo  Gallery01_zpsc41919d7


É um kit mais justo, mais caro, corrigido em problemas que apresentaram outras versões de modelos destes porta-aviões e inclusive vem com folhas de photoetch de detalhamento.
O modelo fica com 760mm de comprimento total.

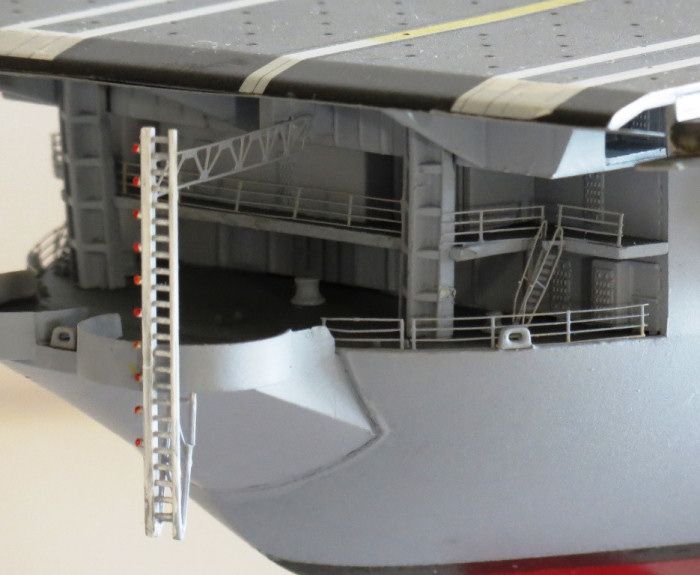

Porta-Avões classe Essex americanos com convés de vôo em ângulo  Gallery02_zps84d12059

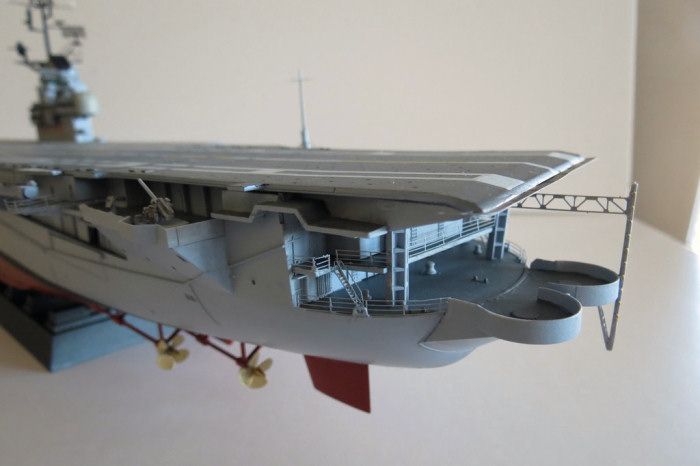

Porta-Avões classe Essex americanos com convés de vôo em ângulo  Gallery03_zpsecac9f30

Porta-Avões classe Essex americanos com convés de vôo em ângulo  Gallery04_zps0ae31db0

Porta-Avões classe Essex americanos com convés de vôo em ângulo  Gallery05_zps143e26a2


Última edição por J Division em Seg Maio 05, 2014 9:11 am, editado 4 vez(es)
