HMS Belfast 1942, kit Trumpeter 1/350 Empty
MensagemAssunto: HMS Belfast 1942, kit Trumpeter 1/350   HMS Belfast 1942, kit Trumpeter 1/350 Icon_minitimeQua Dez 04, 2013 8:03 pm

Uma das falhas observadas no kit da Trumpeter do HMS Belfast são as duas chaminés.
O que se conclui sobre estas peças é que no navio original, medidas as bases das chaminés, pela "saia", se obtém um valor do perímetro destas com diferença de 19,05 cms sendo a chaminé traseira a de maior comprimento nesta medida. Isto dá que se fossem duas chaminés com seção reta circular teriam perímetros respectivos calculados por: 2piR1 ( chaminé de vante ) e 2piR2 ( chaminé de ré).
Se fizermos a equação 2piR2-2piR1= 19,05 e resolvendo, 2pi ( R2-R1)=19,05, adotando valor de pi=3,14, então 3,14 ( R2-R1 )= 19,05 e (R2-R1)=3,03
Para obter a diferença no diâmetro: 2R2 - 2R1 = 6,06cm
Mas a seção reta  das chaminés não é circular, então alguns outos métodos empíricos, achatando a seção reta para um formato parecido com uma elipse afunilando para a direção de ré, nos leva a uma medida vista de lado com algo em torno de 4,0 centímetros de diferença, e resumindo, vistas de lado, as chaminés teriam uma diferença de 4,0centímetros em suas larguras.

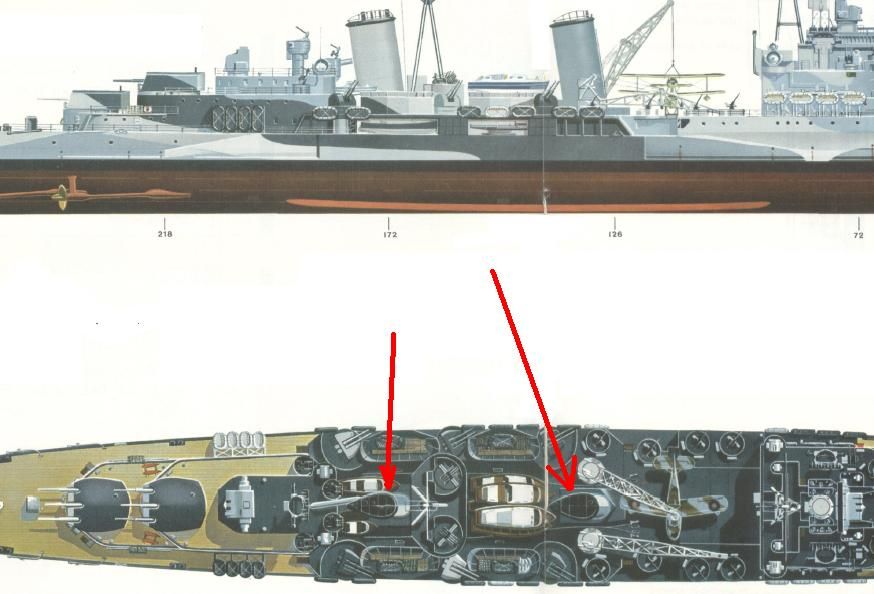

Veja as chaminés vistas de cima,apontadas em  vermelho,  e podemos ter noção de suas seções retas como eram:

HMS Belfast 1942, kit Trumpeter 1/350 Belfun_zps93e09d9a


Última edição por J Division em Qua Dez 04, 2013 8:56 pm, editado 3 vez(es)
Ir para o topo Ir para baixo
https://arsenalmodelismo.forumeiros.com
J Division
Administrador
J Division


Mensagens : 666
Data de inscrição : 04/04/2011

HMS Belfast 1942, kit Trumpeter 1/350 Empty
MensagemAssunto: Re: HMS Belfast 1942, kit Trumpeter 1/350   HMS Belfast 1942, kit Trumpeter 1/350 Icon_minitimeQua Dez 04, 2013 8:11 pm

Ora, transformando isso para escala 1/350, teríamos:

0,04 metros/350= 0,0001142 metros, ou 0,01142 centímetros, ou 0,1142 milímetros

Em minha opinião, para modelismo em escala 1/350, essa diferença é desprezível e podemos considerar as chaminés como sendo iguais em suas dimensões, bastando também considerar que a chamine de vante se encontrava em ponto mais baixo que a de ré, daí que ao confeccionar uam peça destas o modelista deve atentar a fazer a de vante com maior altura, em proporcionalidade com plantas, para ao alocar a chaminé em suas posições, que elas tenham seus topes alinhados.
No kit, as peças das chaminés que acompanham, ambas tem dimensões erradas e são diferentes entre sí.
Ir para o topo Ir para baixo
https://arsenalmodelismo.forumeiros.com
Marcus Silva

Marcus Silva


Mensagens : 1242
Data de inscrição : 04/04/2011

HMS Belfast 1942, kit Trumpeter 1/350 Empty
MensagemAssunto: Re: HMS Belfast 1942, kit Trumpeter 1/350   HMS Belfast 1942, kit Trumpeter 1/350 Icon_minitimeQui Dez 05, 2013 3:39 pm

JD, eu tenho plantas do navio em traço preto e branco, já entro e mostro a seção reta das chaminés em traço mais visível.
Concordo com o cálculo feito da seção, exatamente como lançado, e mesmo que considerado fosse 6,0cms de diferença na medida de uma chaminé para outra, seria ainda muito pequeno para considerar na escala 1/350.
A empresa WEM está para lançar um kit dessas chaminés corrigidas, além de algumas outras partes do navio, mas acho que estas chaminés são simples de fazer, não sei se vale o investimento.

Abração: Marcus Silva
Ir para o topo Ir para baixo
Marcus Silva

Marcus Silva


Mensagens : 1242
Data de inscrição : 04/04/2011

HMS Belfast 1942, kit Trumpeter 1/350 Empty
MensagemAssunto: Re: HMS Belfast 1942, kit Trumpeter 1/350   HMS Belfast 1942, kit Trumpeter 1/350 Icon_minitimeSex Dez 06, 2013 9:30 am

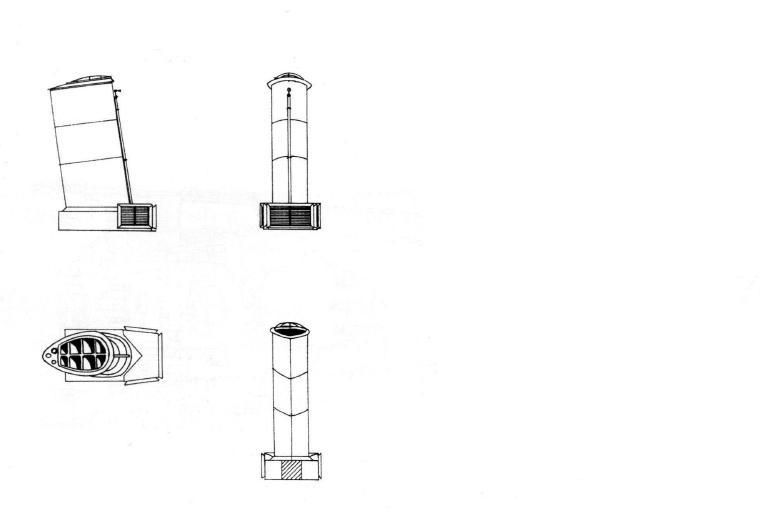

Veja os desenhos:

HMS Belfast 1942, kit Trumpeter 1/350 Chamineacutevante_zps153ba70d

Dessa forma, temos referência da chaminé de vante completa.

Abs: Marcus Silva
